Polyethylenterephthalatglykol (PETG) udmærker sig ved overlegen optisk klarhed, et højt trækmodul og en meget præcis anatomisk pasform. Det har gjort materialet til den foretrukne standard til æstetiske retainere og de indledende faser af alignerbehandlinger. Polypropylen tilbyder derimod en enestående brudsejhed, hydrofob fugtbestandighed og fremragende kemisk stabilitet i syreholdige miljøer – selvom materialets mælkehvide og slørede udseende samt lavere stivhed begrænser den æstetiske appel og evnen til aktiv tandregulering. Valget mellem de to termoplasttyper handler derfor om at afveje kontant mekanisk kraftafgivelse mod langsigtede udmattelsesegenskaber og patientens vaner.
En grundig forståelse af de tekniske forskelle på PETG og polypropylen gør det nemmere at vælge det rette apparatur, reducere antallet af omforandringer i laboratoriet og optimere klinikkens arbejdsgange.
Mekaniske egenskaber og kraftafgivelse
Den mekaniske forskel på PETG og polypropylen udspringer af deres molekylære opbygning: PETG er en amorf copolyester, mens polypropylen er en semikrystallinsk polyolefin. Denne strukturelle forskel afgør, hvordan materialerne reagerer på mekanisk belastning, slitage og vedvarende okklusalt tryk.
Elasticitetsmodul og kraftafgivelse
PETG har et højt indledende trækmodul og leverer derved en markant, stabil mekanisk kraft fra det øjeblik, apparaturet sættes i munden. Stivheden gør det muligt for selv tyndvæggede apparaturer effektivt at overføre tandforflyttende kræfter i de tidlige behandlingsfaser. Enkeltlags-PETG udviser dog relativt hurtigt spændingsfald (stress relaxation) gennem gentagne belastningscyklusser.
Polypropylen har et lavere elasticitetsmodul og en højere flydegrænse, hvilket får materialet til at deformere plastisk frem for at knække ved kraftig bøjningsbelastning. Selvom den lavere stivhed gør polypropylen mindre velegnet til primær tandforflytning, giver det en fleksibel struktur, der absorberer stød og slag effektivt.
Slidstyrke og brudsejhed
I standardiserede laboratorietests af slitage udviser PETG større overfladeslidstyrke mod modstående emalje og restaureringsmaterialer end de blødere polypropylenvarianter. PETG bevarer dermed sin overfladekontur bedre ved kontinuerlig friktionskontakt.
Polypropylen har til gengæld et langt højere plastisk brudarbejde og overlegen modstandsdygtighed over for revnedannelse. Ved gentagen bøjningsbelastning eller svær natlig bruksisme har PETG tendens til kærvfølsomme brud, hvorimod polypropylen absorberer den mekaniske energi uden pludselige, sprøde brud.
Kemisk stabilitet og miljøpåvirkning
I mundhulen udsættes termoformede apparaturer for skiftende pH-værdier, mekanisk friktion og konstant fugtpåvirkning.
Fugtfølsomhed og defekter ved termoformning
PETG er et hygroskopisk materiale. Hvis PETG-plader optager fugt fra omgivelserne, fordamper det indlejrede vand i polymermatricen til mikroskopiske bobler under opvarmningen. Det forringer både den optiske klarhed og den strukturelle integritet. Uforseglede PETG-plader kræver derfor omhyggelig håndtering inden formning – for eksempel skal plader på 0,5–2,0 mm, der opbevares uden for forseglede poser, fortørres i 5 timer ved 60 °C før forarbejdning. Ved at følge faste protokoller for termoformning i ortodontien undgås fugtrelaterede støbedefekter, så apparaturets præcision bevares.
Polypropylen er derimod fuldstændig hydrofobt. Materialet optager ikke luftfugtighed, hvilket fjerner risikoen for dampbobler under termoformningen og gør fortørring overflødig.
Nedbrydning i mundhulen og indvirkning af rengøringsmidler
Ved eksponering for simuleret mavesyre udviser PETG et markant fald i bøjestyrke som følge af hydrolytisk nedbrydning af esterbindingerne. Både vandnedsænkning og termocykling sænker Youngs modul i PETG-alignerfolier, og termocyklede prøver optager næsten 50 % mere vand end prøver, der blot ligger i blød.
Polypropylen udmærker sig ved en enestående kemisk inerthed. Tre måneders uafbrudt eksponering for kunstigt spyt, klorhexidin, mundskyllemidler (med og uden alkohol) og brusetabletter til proteserengøring medfører ingen statistisk signifikant ændring i materialets bøjemodul. Polypropylen-retainere bevarer dermed deres strukturelle integritet uanset den daglige kemiske rengøringsrutine.
Dynamik ved termoformning og geometrisk præcision
Termoformning ændrer de termoplastiske pladers fysiske dimensioner. Både vakuum- og overtryksformning strækker den opvarmede plade ned over dentalmodellen, hvilket resulterer i en uensartet vægtykkelse langs tandbuen. Disse dimensionsændringer kan analyseres i detaljer i evalueringen af materialetykkelse ved termoformning i ortodontien.
Tykkelsesvariationer efter fremstilling

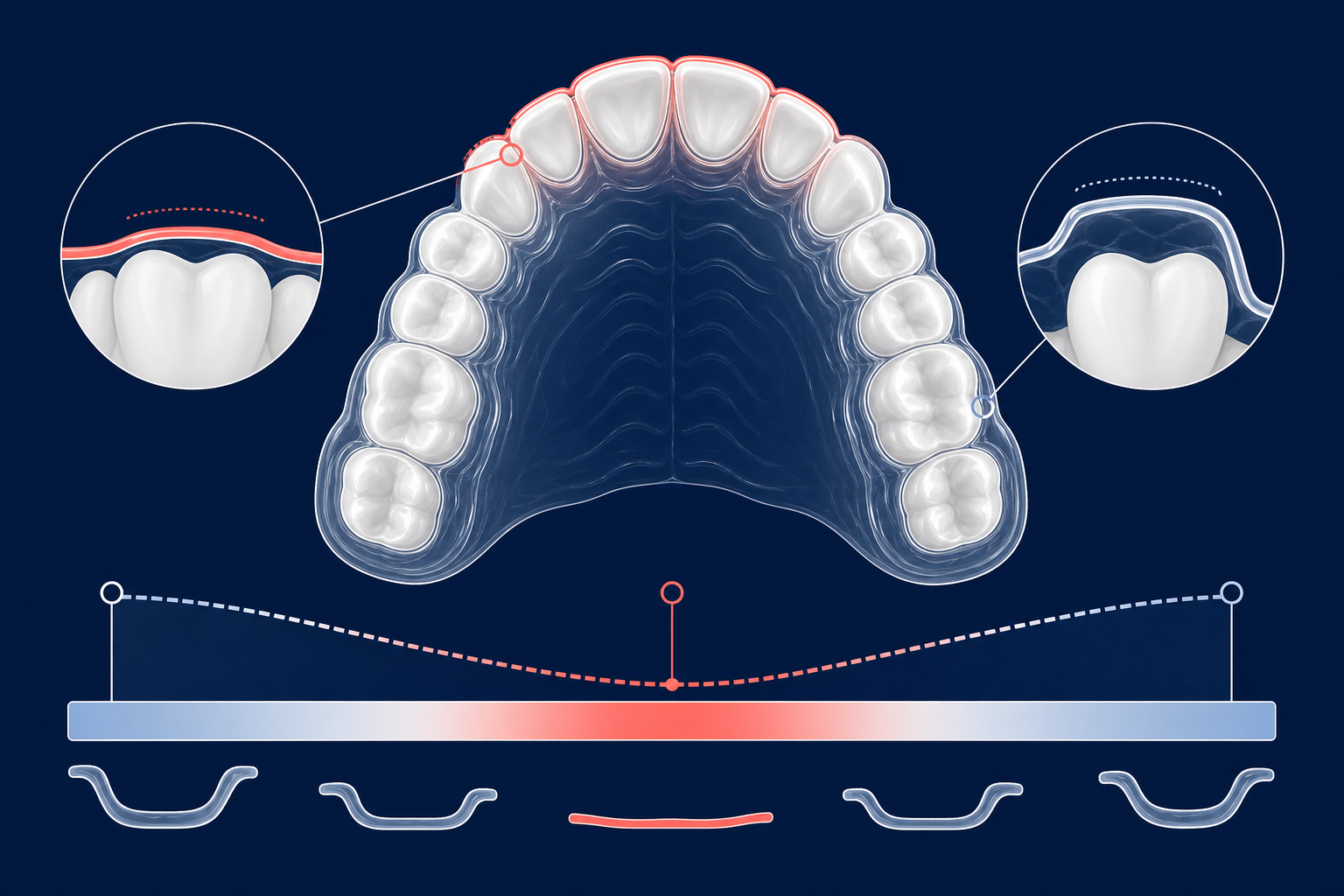

Termoformning reducerer generelt en plades nominelle tykkelse med 15 % til 40 %, og lokale udtyndinger kan være endnu mere udtalte:
- På tryk-termoformede underkæberetainere af 1 mm PETG kan tykkelsen i det midt-labiale incisivområde falde med op til 68 %, hvilket efterlader en resterende vægtykkelse på ca. 0,32 mm.
- I sammenlignende laboratorietests ved tryk-termoformning bevarer polypropylen-retainere en en smule tykkere slutvæg end PETG – typisk omkring 0,21 mm tykkere.
Da kraftafgivelsen skalerer med materialetykkelsen i tredje potens, ændrer lokal udtynding apparaturets stivhed drastisk hen over tandbuen.
Tilpasning til modellen og detaljegengivelse
Under tryk-termoformning former PETG sig præcist efter den underliggende modelgeometri og gengiver skarpe gingivale margener samt interproksimale underskæringer. Polypropylen former sig fint i overtryksapparater, men har en smule højere elastisk tilbagefjedring under afkøling. Det kan give et marginalt løsere interproksimalt hold, hvis der anvendes undertryks-/vakuumformning.
Kliniske indikationer: Alignere over for retainere
Valget mellem PETG og polypropylen afhænger af, at materialets egenskaber matcher de specifikke kliniske behandlingsmål.
Transparente alignere
PETG er standardmaterialet til enkeltlags termoformede, gennemsigtige alignere grundet sin indledende stivhed og høje gennemskinnelighed. Bibeholdelse af høj alignerklarhed og optisk ydeevne er afgørende for patientens compliance under aktiv behandling.
Enkeltlags-PETG-alignere har dog svært ved at udføre komplekse kropslige tandbevægelser – såsom udtalt rodtorque eller molartranslation – uden målrettede attachments eller hjælpemekanikker. Til kompleks kraftafgivelse suppleres enkeltlags-PETG i stigende grad af flerlags termoformningsmaterialer eller dedikerede polyurethanformuleringer.
Polypropylen benyttes sjældent til aktive, gennemsigtige alignere. Materialets semikrystallinske struktur giver et mælket, sløret udseende på tænderne, og den lavere stivhed kræver en tykkere udformning for at yde en tilsvarende ortodontisk kraft.
Transparente retainere
Når der vælges retainermateriale, bør behandleren afveje æstetik, holdbarhed og patientens vaner:
- PETG-retainere foretrækkes til brug om dagen samt umiddelbart efter aftagning af fast apparatur (debonding), hvor optisk klarhed er afgørende. De er dog tilbøjelige til at revne hos patienter med svær natlig bruksisme og kan nedbrydes kemisk hos patienter med gastroesofageal refluks.
- Polypropylen-retainere er ideelle til langvarig natlig brug, bruksismepatienter eller kliniske tilfælde, der kræver et fleksibelt og udmattelsesbestandigt apparatur. En sammenligning af fordele og ulemper ved Hawley-retainere i forhold til gennemsigtige retainere sætter polypropylens rolle i et større retentionsperspektiv.
Produktionsintegration og det digitale workflow
Ensartede og forudsigelige resultater med termoformede apparaturer afhænger i høj grad af laboratorieopsætningen og klargøringen af dentalmodellen.
Uanset om der støbes i PETG eller polypropylen, er det endelige apparaturs præcision direkte knyttet til den samlede fremstillingsproces for gennemsigtige alignere. 3D-printede resinmodeller skal være fuldstændigt efterhærdede og tørre inden pladeformning for at forhindre afgasning eller manglende overfladeadhæsion under opvarmningen.
For at omgå mekaniske variationer, udtyndingsprofiler og fugtfølsomhed ved pladetermoformning vælger førende ortodontiske klinikker i stigende grad direkte 3D-printede apparaturer. Direkte print eliminerer termoformningsprocessen fuldstændigt, hvilket gør det muligt at designe variable vægtykkelser, undgå udtyndingsdefekter og anvende resinmaterialer udviklet specifikt til langvarig kraftbevarelse og fleksibilitet.
Indgå samarbejde med Nordicdens om avanceret fremstilling af apparaturer
Det rette polymervalg sikrer forudsigelige kliniske resultater og reducerer antallet af omformninger. Hvad enten din klinik anvender PETG-termoformningsplader til faser, der kræver høj gennemskinnelighed, benytter polypropylen til holdbar retention eller udforsker direkte 3D-print, vil et samarbejde med et specialiseret ortodontisk laboratorium fremskynde den digitale integration.
Nordicdens tilbyder præcisionsfremstilling af ortodontisk apparatur i hele Baltikum og Skandinavien. Vi kombinerer materialevidenskab med digital fremstilling for at hjælpe klinikker med at producere højpræcise 3D-printede modeller, direkte printede apparaturer og specialtilpassede termoformede skinner. Kontakt teamet hos Nordicdens i dag for at drøfte dine materialeønsker, optimere laboratoriearbejdsgangene og løfte kvaliteten af dit apparatur.
